7寸触摸彩屏使用说明书

文章出处:www.hctlcd.com责任编辑: 勋瑞显示屏发表时间:2021-03-30 10:43:44【

勋瑞光电7寸触摸彩屏,此模块兼容3.3V 和5V,以下是彩屏的详细使用。

1、连线说明

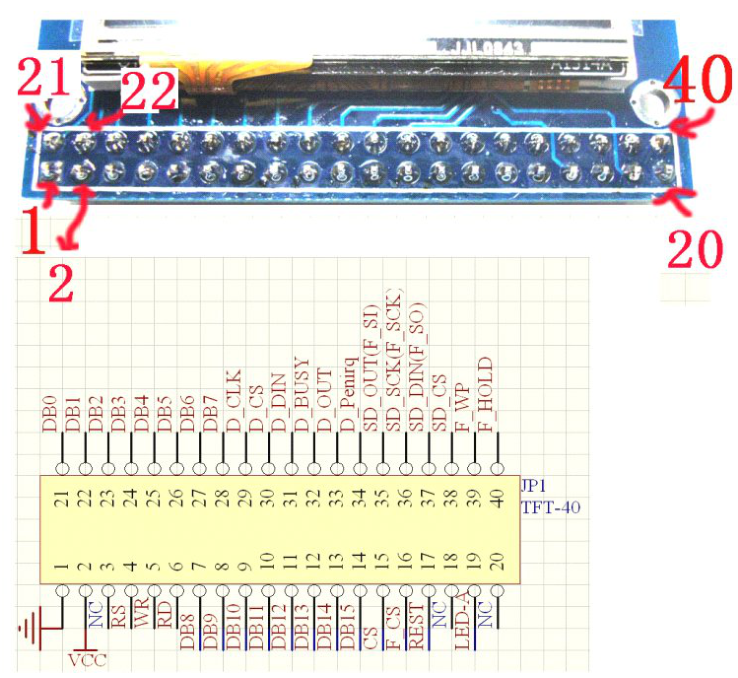

下面以图文的方式说明如何用51单片机驱动此真彩屏,实例程序在本公司的HL-1\HJ-C52开发板上已成功通过验证,其他单片机或开发板可在此基础上修改。彩屏接口定义如下图:

如.上图所示,屏的接口与原理图中的接口一- -对应,连线时要注意对应好,接口是双排针。

不接SD卡的使用说明

D[10~17---P0[0~7]

CS---P1.2

RS---P1.0

WR---P1.1

PWM--GND GND--GND VCC---VCC

共需16条连线

RD---P2.5

RST---P1.4

由于单片机的ROM容量有限,所以只能显示小图片,汉字字符,彩条等信息,以下分别.

是TFT屏显示彩条,汉字字符,小图片的实物图片。

触摸功能使用说明.

程序默认IO连接方式:

数据线: DB8-DB15依次连接P1^0-P1^7;

控制线: RS-P2^0; .

WR-P1^1;

RD-P2^5;

CS-P1^2; REST-P1^4;

7寸触摸彩屏功能连接方式: ( 不使用触摸可不连接)

D_ CLK-P3^3;

D_ CS-P3^4; D_ DIN-P3^5;D_ OUT-P3^6;

D_ PENIRQ-P3^7;

SD功能连接方式:

(不使用SD可不连接)

SD_ OUT-P2^0; SD_ SCK-P2^1;SD_ DIN-P2^2; SD_ CS-P2^4
