8寸LVDS液晶屏接口定义讲解

文章出处:www.hctlcd.com责任编辑: 勋瑞显示屏发表时间:2021-03-31 16:07:35【

8寸LVDS液晶屏接口定义讲解:


在屏的接口定义中我们看出液晶屏的供电为3.3V供电

出现了RIN单组数据中有0正0负1正1负2正2负 单组6条数据线的接口

所以我们说这个就是20针单6位的屏

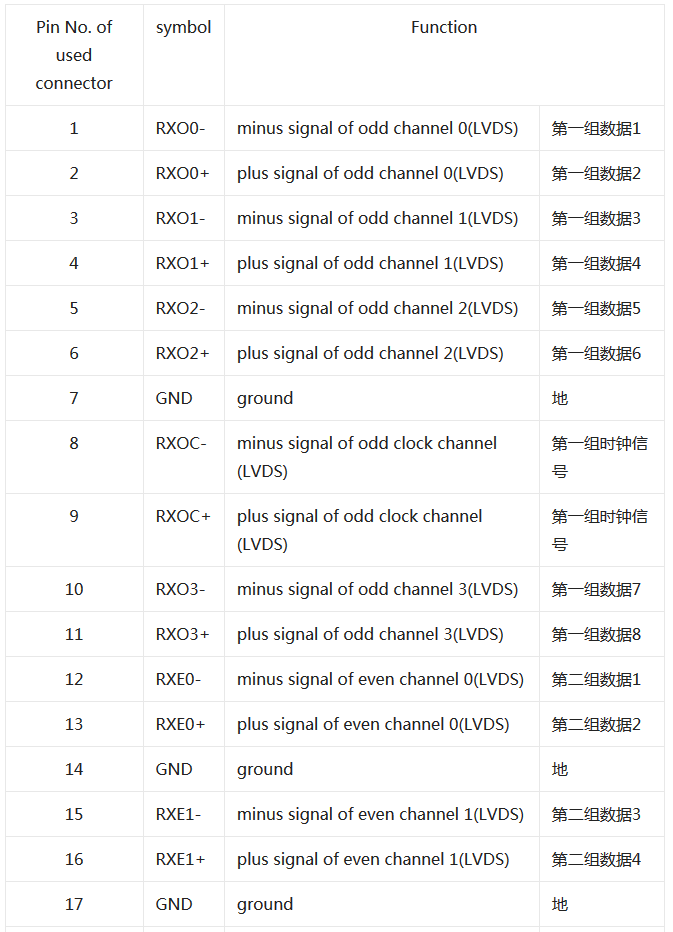

下面我们再以一个30片插双8位的屏接口定义让大家学习一下

(列CLAA170EA02)


8寸LVDS液晶屏出现了两组数据每组中都有一对时钟信号,这个屏我们就能看出这是一个30针双8位屏,屏的供电为5V。

常见的LVDS接口定义

20PIN单6定义:

1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16空17空18空19空20空

每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(4组相同阻值)

20PIN双6定义:

1:电源2:电源3:地4:地5:R0- 6:R0+ 7:R1- 8:R1+ 9:R2- 10:R2+ 11:CLK- 12:CLK+ 13:RO1- 14:RO1+ 15:RO2- 16:RO2+ 17:RO3- 18:RO3+

19:CLK1- 20:CLK1+

每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(8组相同阻值)

20PIN单8定义:

1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16:R3- 17:R3+

每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(5组相同阻值)

30PIN双8定义:

1:电源2:电源3:电源4:空5:空6:空7:地8:R0- 9:R0+ 10:R1- 11:R1+ 12:R2- 13:R2+ 14:地15:CLK- 16:CLK+ 17:地18:R3- 19:R3+ 20:RB0- 21:RB0+ 22:RB1- 23:RB1+ 24:地 25:RB2- 26:RB2+ 27:CLK2-

28:CLK2+ 29:RB3- 30:RB3+

8寸LVDS液晶屏每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(10组相同阻值)

一般14PIN、20PIN、30PIN为LVDS接口,15寸(含15寸)以下多为3.3V供电17(含17)以上多为5V供电。这只是常见屏是这样规律,而不是所有的都是这样。
